弱電網絡系統是由不同的電子功能配區進行相互的關聯組合，弱電網絡系統中少不了強電架橋、弱電橋架系統，電纜橋架作為布線工程的一個配套項目，配電間及弱電間宜分別設置，如不具備此條件需合設時，應分別敷設在電氣間兩側或采取隔離措施，以防止強電對弱電的干擾，橋架本身沒有強弱電之分，但在安裝過程中是有一定要求的，高低壓電纜橋架應盡量分開安裝，強電橋架和弱電橋架有什么區別？可以合并么，合并有什么要求？強電橋架與弱電橋架的間距是多少，有什么注意事項？



強電橋架和弱電橋架之間的區別

1、電纜橋架本身沒有強弱電之分，是一模一樣的，你用這個橋架布強電就叫強電橋架，如果用這個橋架走弱電，就叫弱電橋架。只是使用上的分別，他們的材質，規格，顏色，安裝方式都是一樣的，在外觀上是沒有什么區別的。

2、但在安裝過程中是有一定要求的，強電和弱電橋架不是多數為共用，一般設計都是分開。因?yàn)閺?qiáng)度供電時強電電流會在電纜導線周圍形成較強磁場影響弱電信號所以要分開或者在相同橋架內設置鋼板隔板隔開。

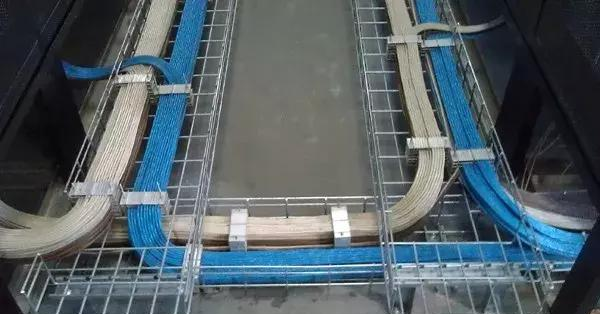

3、通常，弱電橋架規格要比強電橋架規格小，從材質，外觀上看是一樣的。但嚴格來說，在安裝使用橋架的時候，要把強弱電分開的，并不能放在一個橋架里。

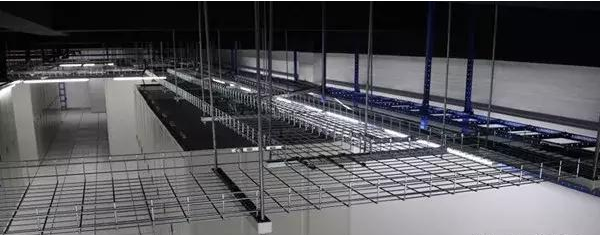

4、電纜橋架是是用來走電纜的，電氣里的電纜暗敷時（埋地或走樓板、墻里等）一般用鍍鋅鋼管或塑料管做保護管，但明敷的時候，一般走橋架，比如，在廠房梁下三百左右吊裝橋架，噴塑電纜橋架，在橋架上敷設電纜，這里的電纜不需要套保護管（鍍鋅鋼管或塑料管）。

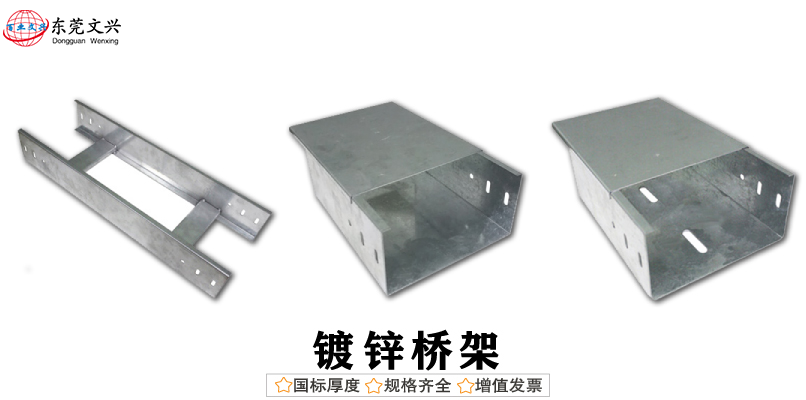

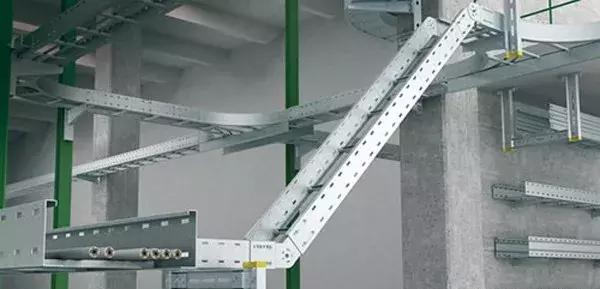

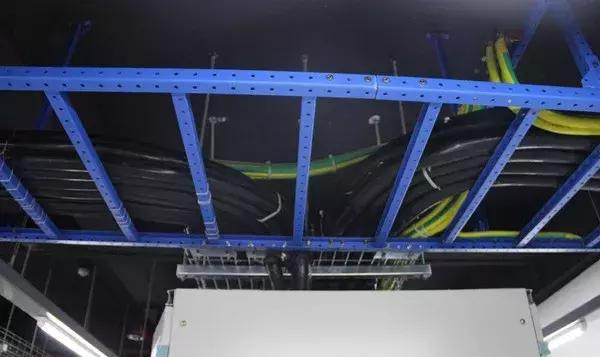

5、通常有梯形橋架、槽型橋架等材質有鋼板熱鍍鋅、電鍍鋅、噴塑、玻璃鋼等。目前尚無專門的規范指導，各個生產廠家的規格形式缺乏通用性，因此，設計選型過程應根據電氣各個系統的電纜類型、數量，合理選定適用的橋架。

6、纜橋架且必須符合下列規定：金屬電纜橋架及其支吊架全長應不少于2處與接地干線相連接，非鍍鋅電纜橋架間連接板的兩端跨接銅芯導線或編織銅線允許截面應不小于4mm，此外，為了防止電化學腐蝕作用，在鋁合金電纜橋架上不得用裸銅導體作接地干線，鍍鋅電纜橋架間連接板的兩端可不作接地跨接線．但每塊連接板應有不少于2個有防松動螺帽或防松動墊圈的連接固定螺栓，當允許利用電纜橋架構成接地干線回路時，電纜橋架及其支、吊架、連接板應能承受接地故障電流．并滿足熱效應的要求。作為接地干線的電纜橋架．其托盤、梯架端部之間的連接電阻應不大于0．0003Ω。



強弱電架橋可以合并么？

強電金屬橋架和弱電的不可以合并強電與弱電直線距離必須大于30CM這是弱電必須遵守的規范。電力應用按照電力輸送功率的強弱可以分為強電與弱電兩類。建筑及建筑群用電一般指交流220V50Hz及以上的強電。主要向人們提供電力能源，將電能轉換為其他能源，例如空調用電，照明用電，動力用電等等。一般情況下，弱電系統工程指第二類應用。主要包括：

（1）通信工程，如電話。

（2）智能消防工程。

（3）電視信號工程，如電視監控系統，有線電視。

（4）擴聲與音響工程，如小區中的背景音樂廣播，建筑物中的背景音樂。

（5）綜合布線工程，主要用于計算機網絡。弱電系統主要針對的是建筑物，包括大廈、小區、機場、碼頭、鐵路、高速公路等。常見的弱電系統包括：閉路電視監控系統、防盜報警系統、門禁系統、電子巡更系統、停車場管理系統、可視對講系統、家庭智能化系統及安防系統、背景音樂系統、LED顯示系統、等離子拼接屏系統、DLP大屏系統、三表抄送系統、樓宇自控系統、防雷與接地系統、尋呼對講及專業對講系統、弱電管道系統、UPS不間斷電源系統、機房系統、綜合布線系統、計算機局域網系統、物業管理系統、多功能會議室系統、有線電視系統、衛星電視系統、衛星通訊系統、消防系統、電話通訊系統、酒店管理系統、視頻點播系統等等。



強電橋架與弱電橋架的間距

強電橋架與弱電橋架的間距布置，如電纜橋架、照明箱、封閉式母線槽之間凈距應不小于100mm。配電間內高壓、低壓或應急電源的電氣線路相互之間應保持≥300mm的間距，或采取隔離措施，并且高壓線應設有明顯標志。同時，進人電氣間應設有照明、火災探測器等設施，不進人電氣間應設有火災探測器等設施。

配電間的數量按樓層面積大小和建筑體形及防火分區等綜合考慮。一般每建筑面積800m2左右設置一個配電間較為合理。弱電間的數量按建筑面積、系統出線的數量、路徑等因素綜合考慮，電氣間的設置分兩種類型：

1、進人電氣間

在通常情況下，一面墻敷設豎向管線（槽）或安裝設備時，配電間進深的凈距D1＝1200～1500mm；弱電間進深的凈距D2＝1100～1400mm較為合理。配電間及弱電間的長度L1及L2可根據電氣間內設置電氣設備及管線（槽）的多少來確定?！睹裼媒ㄖ姎庠O(shè)計規范》提出“豎井大小除滿足布線間隔及端子箱、配電箱布置所必須尺寸外，還宜在箱體前留有不小于0．8m操作、維護距離”的要求。設置在弱電間中的弱電設備，操作及維護距離雖然在《民用建筑電氣設計規范》條文中未做規定，但也不宜小于0．8m。

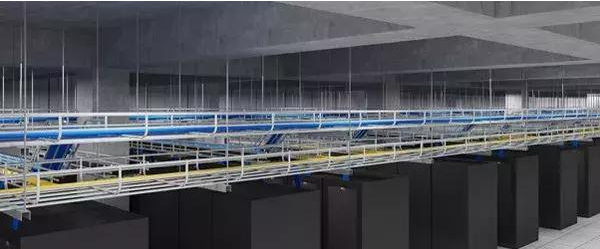

電纜穿鋼管布線時，應在樓板預留鋼管，布線完成后應添塞防火堵料，電纜橋架安裝應水平，最大弧垂不應大于10毫米，多層距離為不小于0.5M，有屏蔽隔離可考慮0.3M，水平距離沒有明確規定，只要留出檢修空間即可。（個人建議0.5M。）



2、不進人的電氣間

在通常情況下，配電間進深的凈距D3＝600～800mm；弱電間進深的凈距D4＝500～700mm。配電間及弱電間的長度L3及L4可根據電氣間內設置電氣設備及管線（槽）的多少來確定，進人電氣間的門為單扇檢修門，不進人電氣間的檢修門的數量可根據電氣間內設置電氣設備及管線（槽）的多少來確定，可設置單扇檢修門、雙扇檢修門或多扇檢修門。上述門的高度宜與同層其它門的高度一致，寬度不宜小于0．8m。

電氣間的檢修門宜采用乙級防火門，并外開向公共通道。為防止水流進電氣間內，電氣間的檢修門應設置300mm高的門坎或高出本層300mm，電氣間的設置完成后，還需向結構專業提供電氣間內樓板開洞的洞口尺寸。在通常情況下，配電間內樓板開洞的洞口寬度為300mm。弱電間內樓板開洞的洞口寬度為250mm。為統一起見，配電間及弱電間內樓板開洞的洞口寬度均為300mm亦可。配電間及弱電間內開洞的洞口長度與配電間及弱電間內凈距的長度相同。

為便于固定模板，電氣間內樓板開洞的洞口應離墻50mm，電氣間內垂直敷設在洞口中的電纜橋架，封閉式母線槽及金屬線槽待施工完后，預留的洞口均應逐層用無機防火材料封堵。下面推薦一種封堵電氣間內洞口的方法。具體步驟如下：

（1）將洞口四周打毛；

（2）在洞口內澆灌50mm混凝土；

（3）在洞口下部采用金屬膨脹螺栓固定木模板；

（4）在洞口內填充防火棉，防火棉填充厚度視樓板厚度而定，假如樓板厚度為140mm，防火棉的填充厚度為60mm；

（5）在洞口上部再澆灌30mm混凝土。混凝土養護一天后即可拆模。封堵洞口材料的厚度與樓板的厚度相同工程施工完成后，往往物業管理部門根據用房功能變化還需增加強、弱電線路，或若干年后需更換部分強、弱電線路，采用上述封堵洞口的方法，便于打開洞口，真正達到易于維護，易于更改強、弱電線路的目的。
